Conector a Compresión para Puesta a Tierra CCG

Descripción

Conector a Compresión para Puesta a Tierra CCG

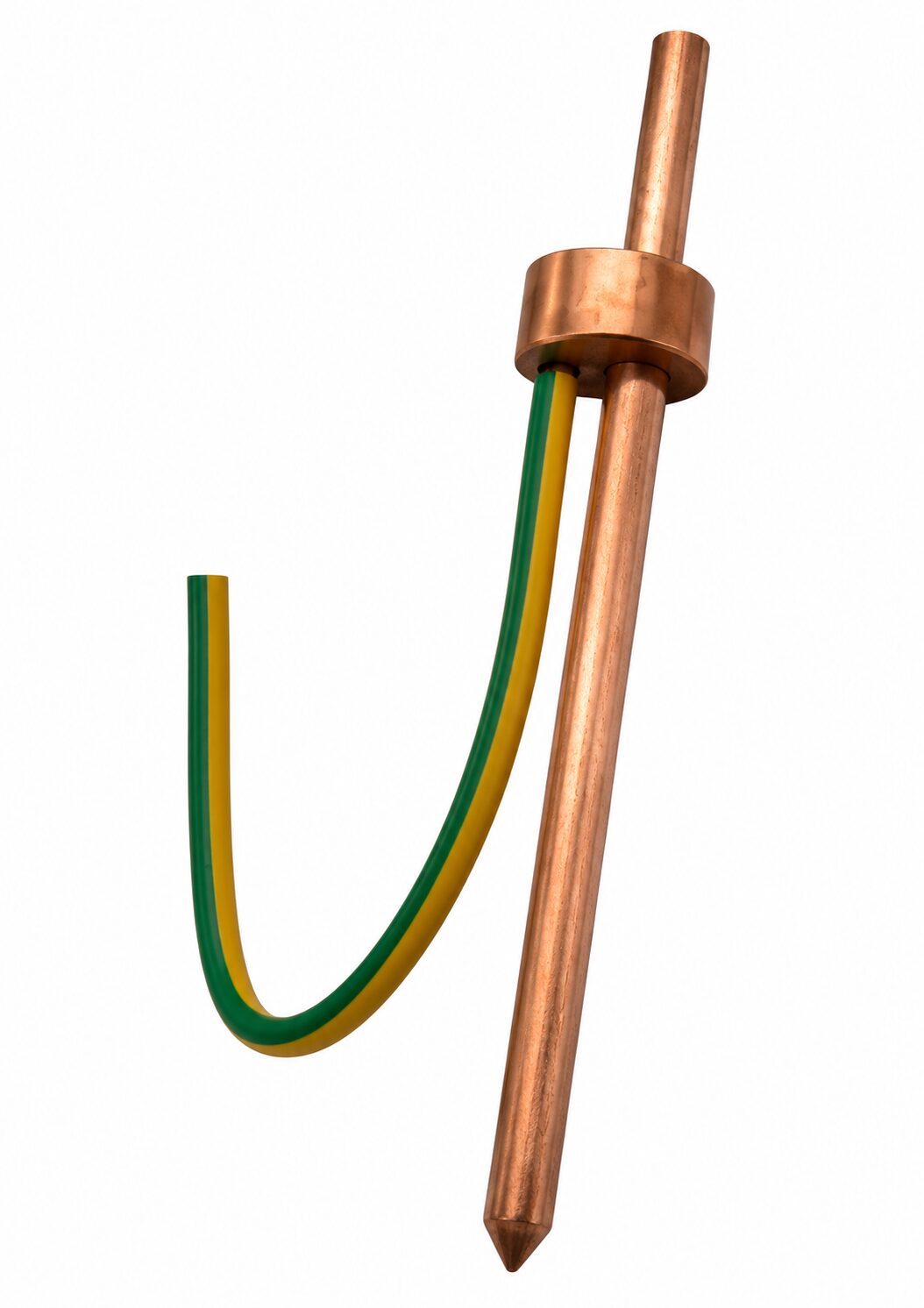

Conector a compresión para puesta a tierra CCG diseñado para realizar uniones permanentes entre conductores de cobre o acero cobreado y jabalinas de puesta a tierra mediante un sistema de compresión en frío. Su diseño proporciona una conexión eléctrica de muy baja resistencia, elevada resistencia mecánica y una larga vida útil en instalaciones expuestas a condiciones ambientales exigentes.

El conector a compresión para puesta a tierra CCG está fabricado mediante extrusión de cobre electrolítico 99,9 % de alta conductividad, obteniendo una estructura compacta y homogénea que garantiza excelentes propiedades eléctricas y mecánicas. Este proceso asegura una conexión firme y duradera para sistemas de puesta a tierra.

La instalación se realiza mediante una herramienta hidráulica HM-12CB utilizando matrices T30-997 o T30-998 según el modelo correspondiente. Este sistema reemplaza la tradicional soldadura exotérmica, permitiendo reducir considerablemente los tiempos de instalación, los costos de ejecución y los riesgos para el operario.

Cada modelo posee un amplio rango de aplicación, permitiendo adaptarse a diferentes combinaciones de jabalinas y conductores. Esta versatilidad simplifica la selección del producto y disminuye la cantidad de referencias necesarias en stock.

Para maximizar la superficie efectiva de contacto y mejorar la conductividad eléctrica de la unión, se recomienda la utilización de grasa selladora y conductiva COPPERCON antes de realizar la compresión definitiva.

La línea CCG es fabricada por LCT, empresa especializada en terminales, uniones y accesorios para redes eléctricas.

Aplicaciones	Conexión de jabalinas de puesta a tierra. Unión entre jabalinas y conductores de cobre. Conductores de acero cobreado. Sistemas de puesta a tierra residenciales. Instalaciones industriales. Subestaciones eléctricas. Pararrayos. Redes de distribución eléctrica.
Características	Fabricado por extrusión de cobre electrolítico 99,9 %. Alta conductividad eléctrica. Instalación mediante compresión en frío. Amplio rango de aplicaciones. Sustituye la soldadura exotérmica. Excelente resistencia mecánica. Larga vida útil.
Información técnica	Modelos: CCG-1 a CCG-6. Material: cobre electrolítico 99,9 %. Proceso de fabricación: extrusión. Aplicación: conexión cable–jabalina. Jabalinas compatibles: ½» a ¾». Herramienta de instalación: HM-12CB. Matrices: T30-997 y T30-998 según modelo. Compatible con conductores de cobre y acero cobreado. Se recomienda utilizar grasa conductiva COPPERCON.
Ventajas	Permite obtener una conexión eléctrica permanente y de baja resistencia. Reduce tiempos y costos respecto a la soldadura exotérmica. Disminuye los riesgos durante la instalación. Excelente comportamiento frente a la corrosión. Gran versatilidad gracias a su amplio rango de aplicación. Incrementa la confiabilidad del sistema de puesta a tierra.
