Conector en «C» para Derivaciones CCD

Descripción

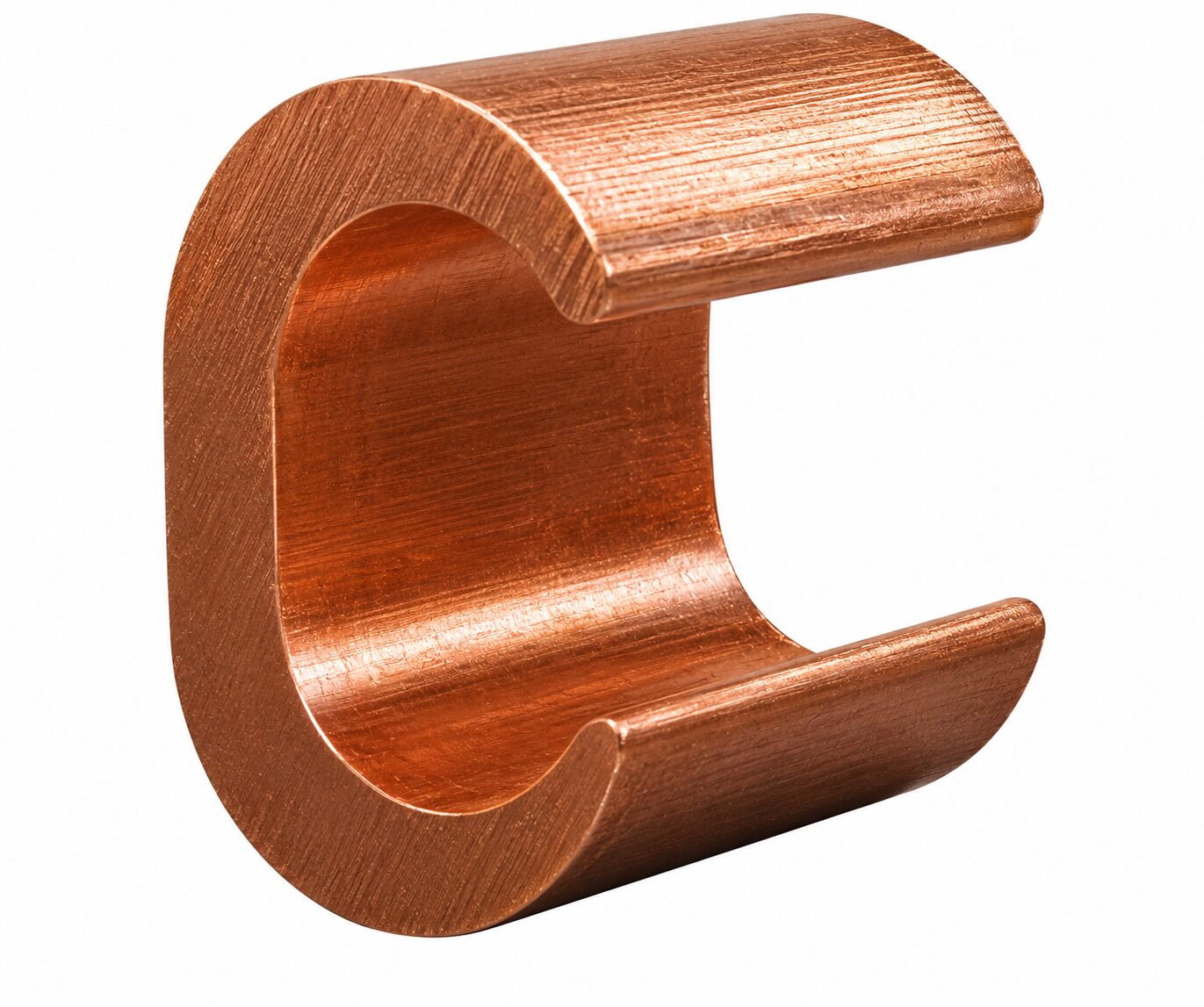

Conector en «C» para Derivaciones CCD

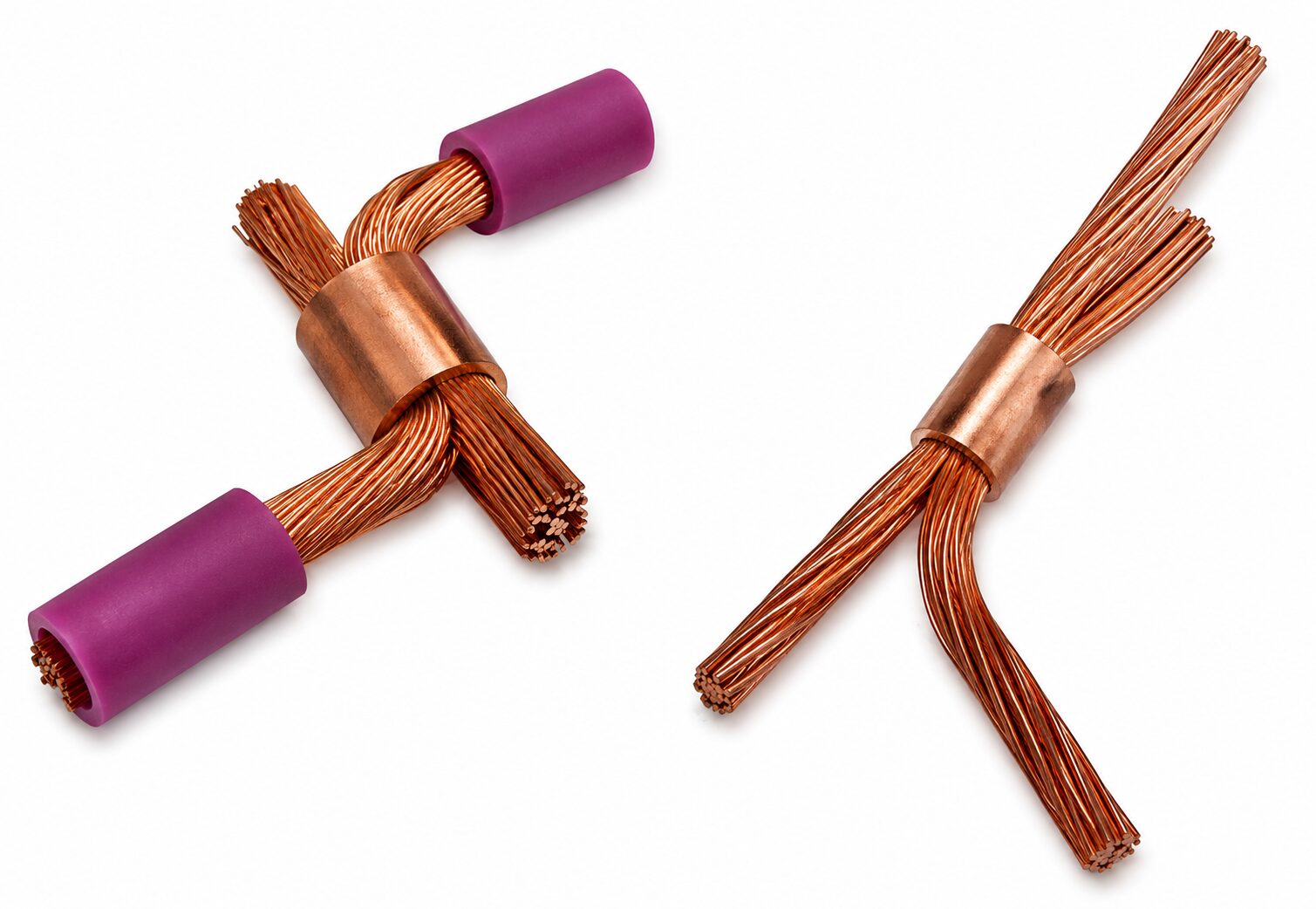

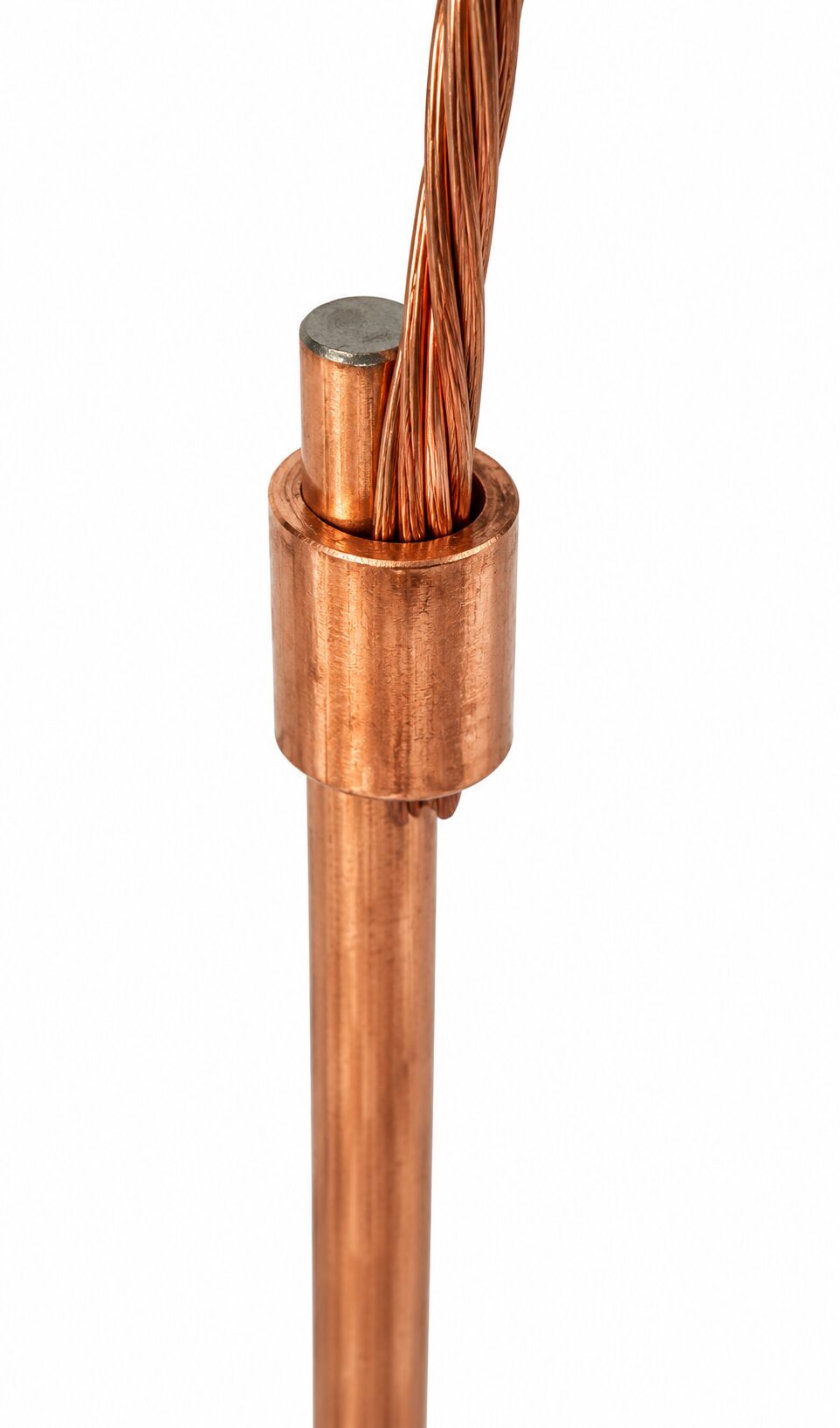

Conector en C para derivaciones es un conector a compresión diseñado para realizar uniones y derivaciones entre conductores de cobre mediante conexiones en paralelo, en «T» o en cruz. Su diseño permite efectuar derivaciones sobre un conductor pasante sin necesidad de interrumpir la continuidad eléctrica de la línea.

El conector en C para derivaciones está fabricado mediante extrusión de cobre electrolítico 99,9 % de alta conductividad, proporcionando una excelente resistencia mecánica y un óptimo desempeño eléctrico. Su geometría favorece una compresión uniforme durante la instalación, garantizando una conexión firme y de larga duración.

La amplia variedad de modelos disponibles permite cubrir un gran número de combinaciones entre conductores, reduciendo la cantidad de referencias necesarias en stock y simplificando la selección del producto adecuado para cada instalación.

La instalación se realiza mediante herramientas hidráulicas HM12-CB utilizando la matriz de compresión correspondiente para cada modelo. Para optimizar la superficie de contacto y mejorar la conductividad eléctrica, LCT recomienda la utilización del compuesto Coppercon.

La línea CCD comprende los modelos CCD 16, CCD 25, CCD 35, CCD 50, CCD 70, CCD 95, CCD 120, CCD 150 y CCD 185, cubriendo conductores desde 6 mm² hasta 185 mm² y admitiendo una amplia variedad de combinaciones entre cables de cobre.

La línea CCD es fabricada por LCT, empresa especializada en terminales, uniones, morsetería y accesorios para redes eléctricas.

Aplicaciones	Derivaciones entre conductores de cobre. Conexiones en «T». Conexiones en cruz. Uniones sobre conductor pasante. Redes eléctricas aéreas y subterráneas. Instalaciones industriales y de distribución eléctrica.
Características	Fabricado en cobre electrolítico 99,9 %. Proceso de fabricación por extrusión. Conector a compresión de alta conductividad. Permite derivaciones en paralelo, «T» y cruz. Amplio rango de combinaciones entre conductores. Compatible con compuesto Coppercon para mejorar la conductividad.
Información técnica	Serie: CCD. Modelos disponibles: CCD 16, CCD 25, CCD 35, CCD 50, CCD 70, CCD 95, CCD 120, CCD 150 y CCD 185. Material: cobre electrolítico 99,9 %. Proceso de fabricación: extrusión. Conductores compatibles: cobre-cobre. Rango general de conductores: 6 mm² a 185 mm². Tipo de conexión: paralelo, «T» y cruz. Herramienta de instalación: HM12-CB. Matrices de compresión: T30-44 a T30-300 según modelo. Cantidad de compresiones: de 1 a 3 según modelo. Compuesto recomendado: Coppercon LCT.
Ventajas	Permite realizar derivaciones sin interrumpir el conductor principal. Excelente resistencia mecánica y eléctrica. Gran versatilidad gracias a su amplio rango de combinaciones. Reduce la cantidad de modelos necesarios en inventario. Alta conductividad gracias al cobre electrolítico de alta pureza. Conexiones duraderas para instalaciones eléctricas de distribución.
