Conectores modulares

Descripción

Conectores modulares

Los conectores modulares están diseñados para realizar empalmes, derivaciones y distribuciones eléctricas de manera rápida, segura y ordenada. Su sistema de conexión mediante palancas individuales permite insertar y retirar los conductores sin utilizar tornillos ni herramientas especiales.

La línea está compuesta por los modelos CMK-421, CMK-422, CMK-423, CMK-424 y CMK-425, disponibles en diferentes configuraciones para adaptarse a la cantidad de conductores requerida en cada instalación. Su diseño modular permite seleccionar versiones con distintas cantidades de vías y formas de montaje.

Los conectores pueden utilizarse de manera independiente o integrarse mediante accesorios de fijación, soportes y adaptadores para riel DIN, según la versión seleccionada. Esta versatilidad permite organizar el cableado dentro de tableros eléctricos, cajas de derivación y equipos de control.

El sistema interno emplea contactos de cobre estañado y resortes de acero inoxidable AISI 301, proporcionando una presión constante sobre los conductores y favoreciendo una conexión eléctrica firme y estable.

La carcasa de policarbonato y las palancas de poliamida PA66 ofrecen una estructura compacta y resistente. Los modelos admiten conductores rígidos y flexibles dentro de los rangos especificados, permitiendo combinar diferentes tipos de cable en una misma conexión.

Según la versión, los conectores modulares admiten tensiones nominales de hasta 450 V, corrientes de hasta 32 A y secciones de conductor de hasta 4 mm².

Aplicaciones	Empalmes de conductores eléctricos. Derivaciones de circuitos. Distribución de líneas eléctricas. Cajas de conexión y derivación. Tableros eléctricos. Montaje sobre riel DIN, según la versión. Equipos eléctricos y de control. Instalaciones residenciales, comerciales e industriales.
Características	Sistema de conexión rápida mediante palanca. Diseño modular y compacto. Conexión eléctrica equipotencial. Accionamiento individual de cada punto de conexión. Aptos para conductores rígidos y flexibles. Instalación sin tornillos. No requieren herramientas especiales para la conexión. Versiones estándar, con soporte y para riel DIN. Contactos internos de cobre estañado. Resortes de acero inoxidable AISI 301. Palancas fabricadas en poliamida PA66. Carcasa de policarbonato.
Información técnica	Producto: conectores modulares para conexiones eléctricas. Series: CMK-421, CMK-422, CMK-423, CMK-424 y CMK-425. Tensión nominal: 450 V. Corriente nominal: hasta 32 A. Sección para conductor flexible: 0,08 a 2,5 mm². Sección para conductor rígido: 0,2 a 4 mm². Longitud de pelado: 10 mm. Temperatura de trabajo: desde -40 °C hasta +105 °C. Tipo de conexión: equipotencial. Material del contacto: cobre estañado. Material del resorte: acero inoxidable AISI 301. Material de las palancas: poliamida PA66. Material de la carcasa: policarbonato.

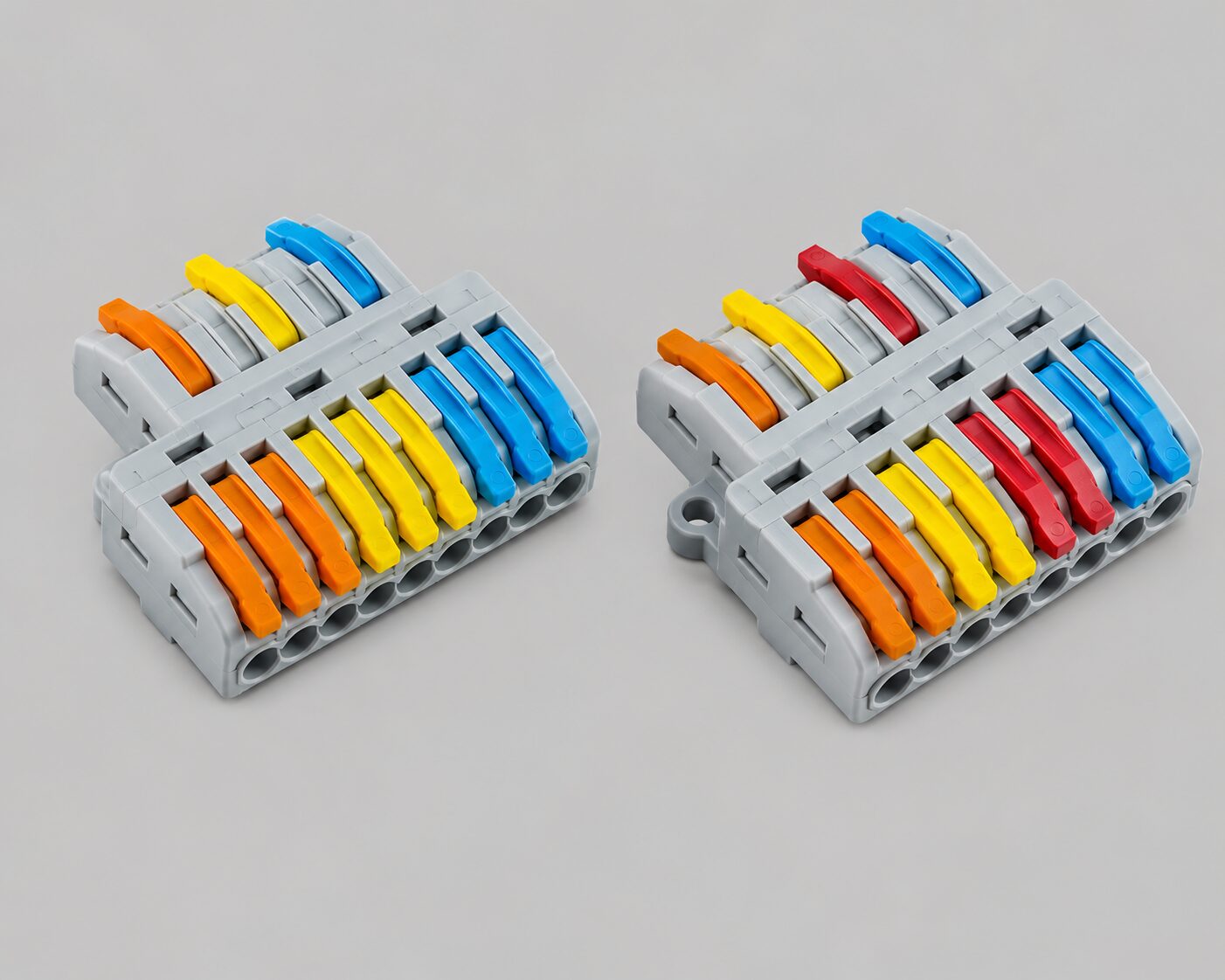

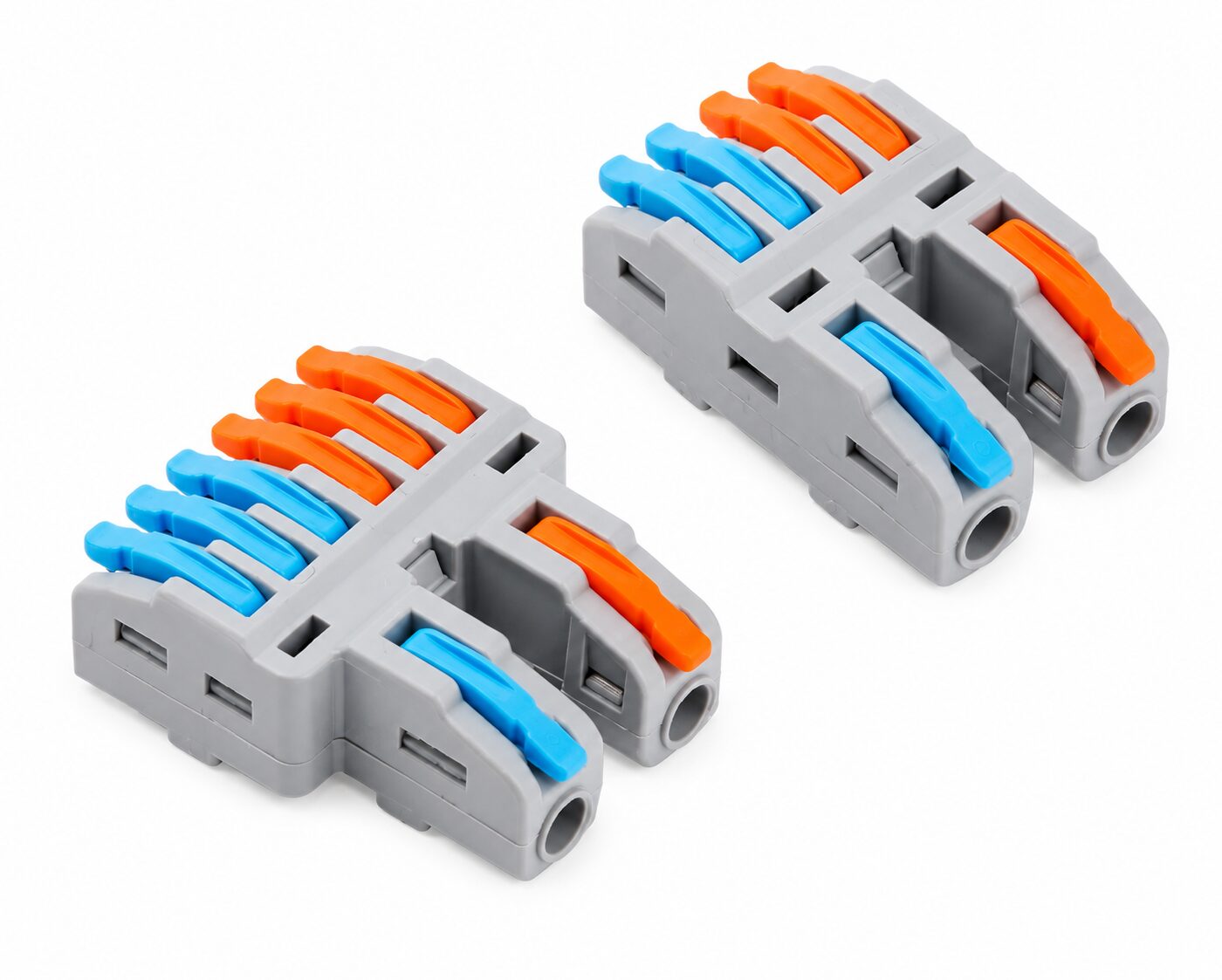

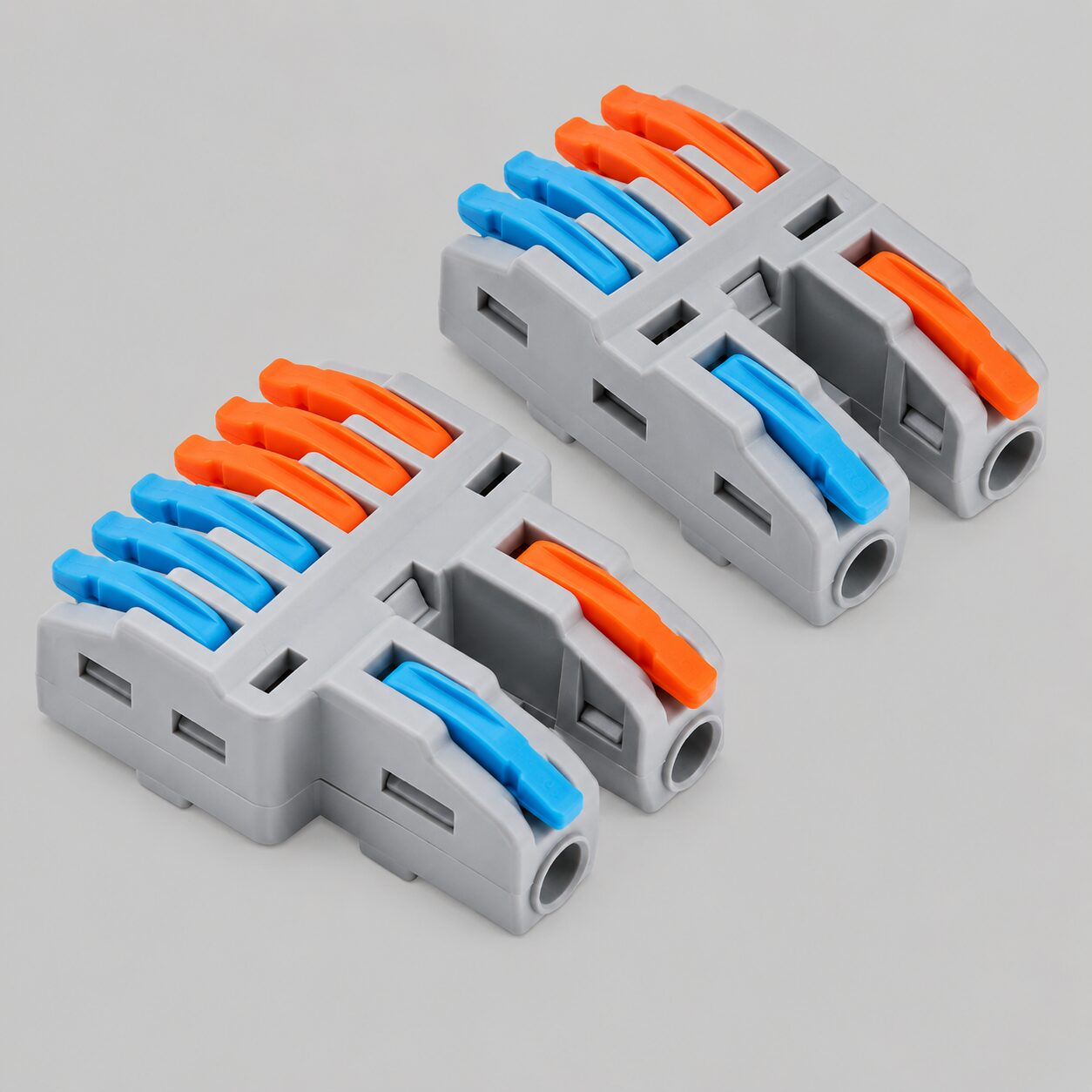

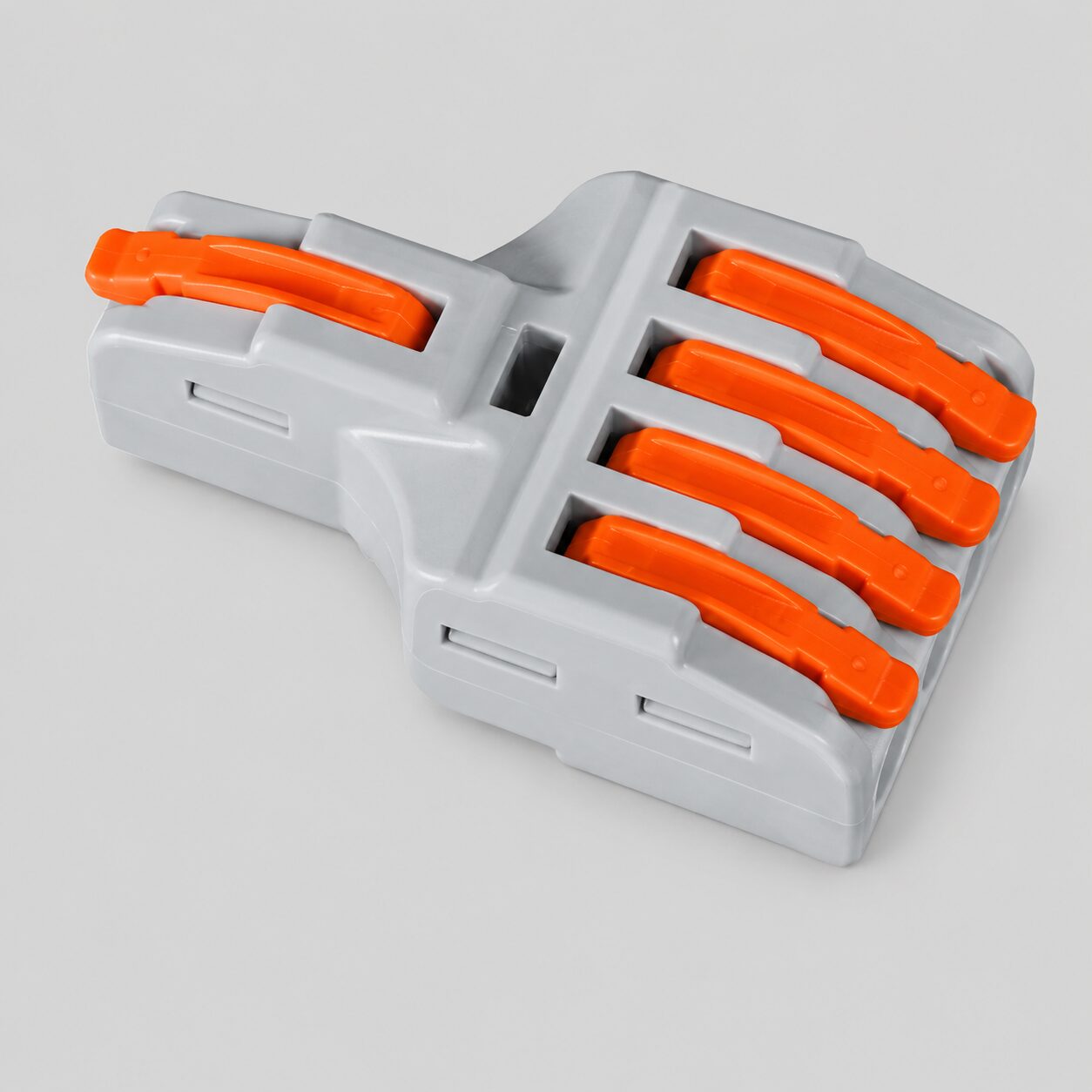

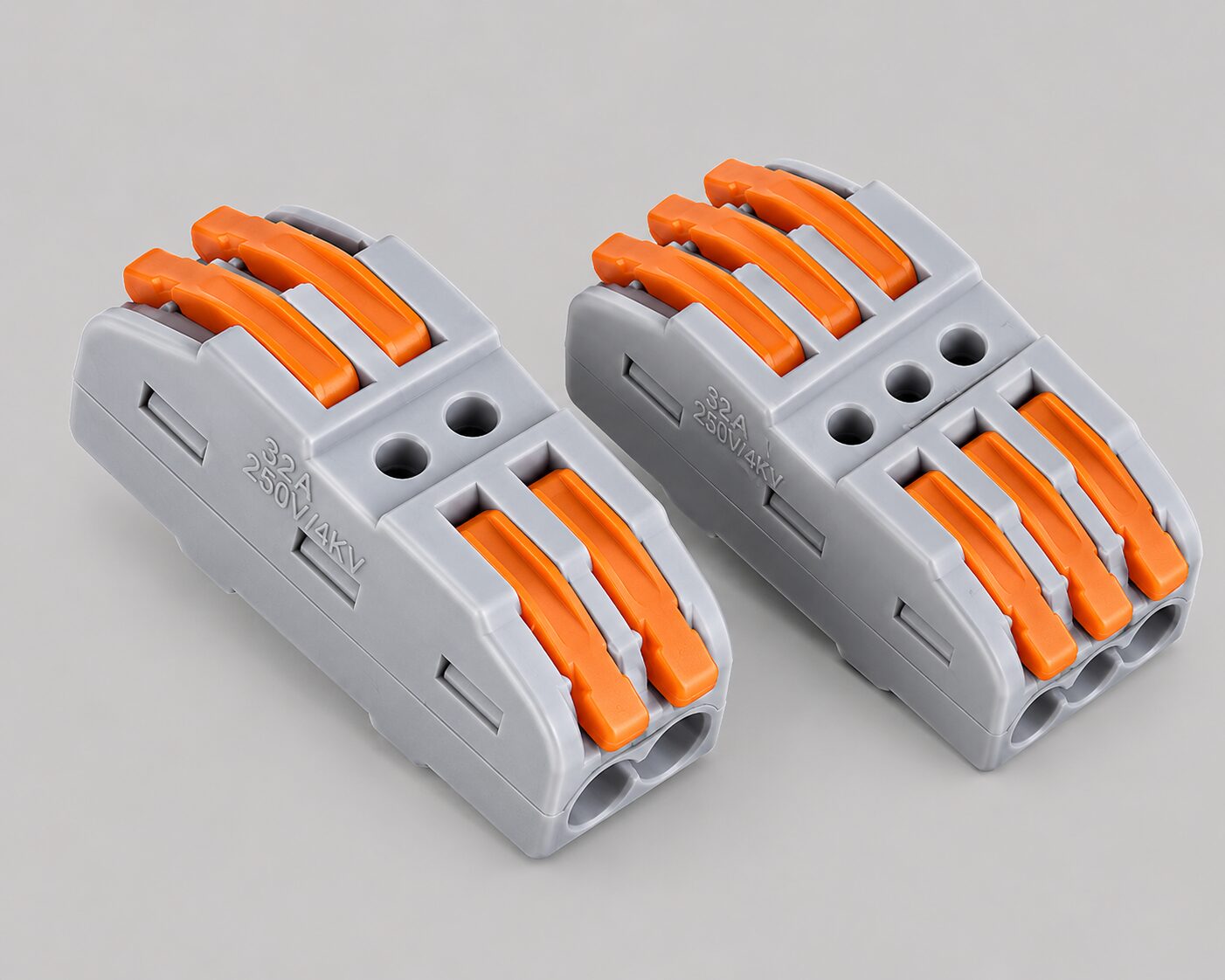

Modelos disponibles	Serie CMK-421: versiones de 2, 3, 4 y 5 vías. Disponibles en formato estándar, con soporte de fijación, para riel DIN y con carcasa compacta. CMK-422: conector modular de 4 vías, disponible en versiones estándar, con soporte y para riel DIN. CMK-423: conector modular de 6 vías, disponible en versiones estándar, con soporte y para riel DIN. CMK-424: conector modular de 8 vías, disponible en versiones estándar, con soporte y para riel DIN. CMK-425: conector modular de 10 vías, disponible en versiones estándar, con soporte y para riel DIN.
Ventajas	Reduce los tiempos de instalación eléctrica. Permite organizar múltiples conexiones en un espacio reducido. Facilita la ampliación y modificación de circuitos. Elimina la necesidad de ajustar tornillos. Mantiene una presión constante sobre los conductores. Compatible con conductores rígidos y flexibles. Ofrece diferentes alternativas de montaje. Permite la instalación sobre riel DIN, según la versión. Diseño compacto para tableros y cajas de derivación.
