Conectores para riel DIN

Descripción

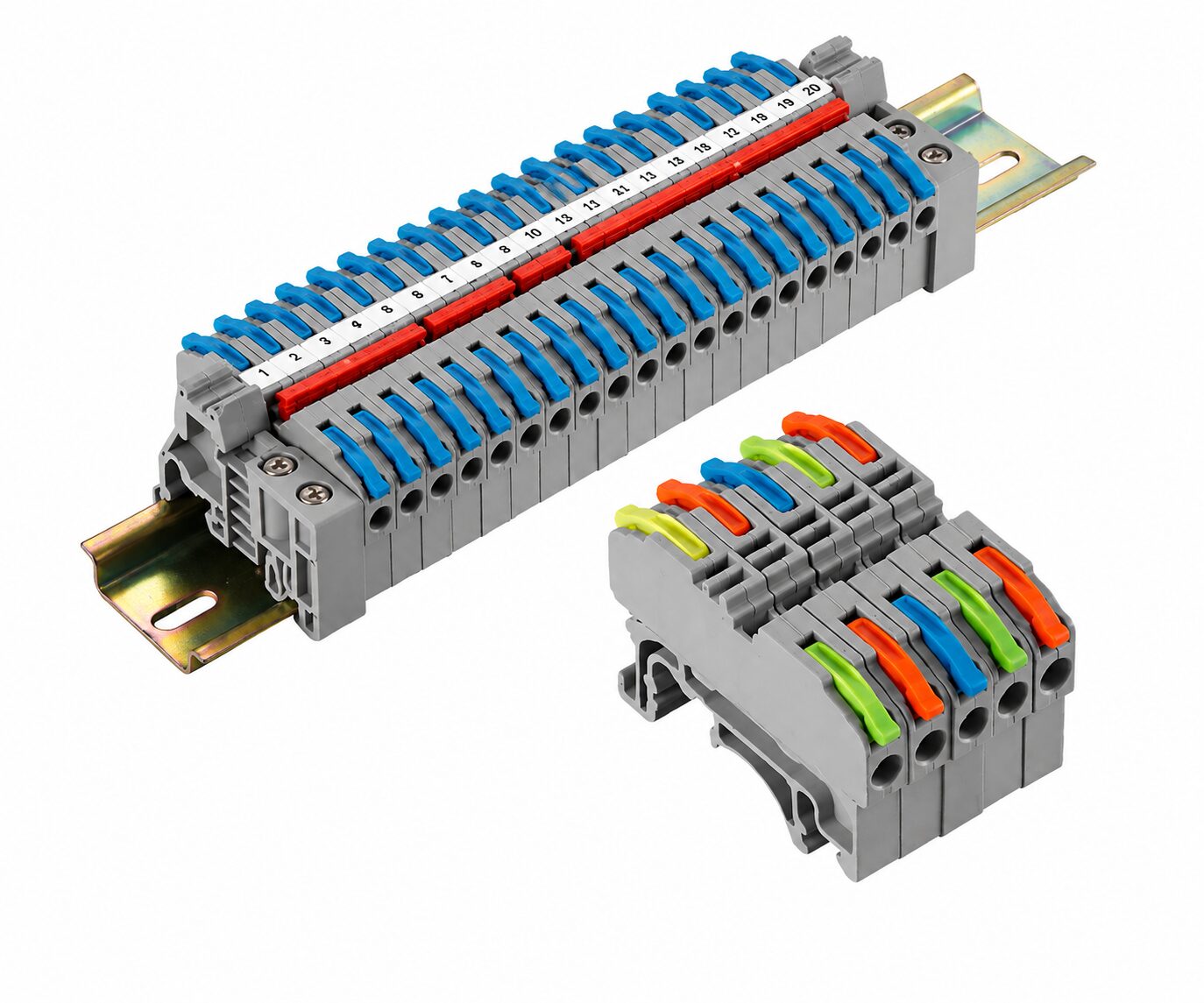

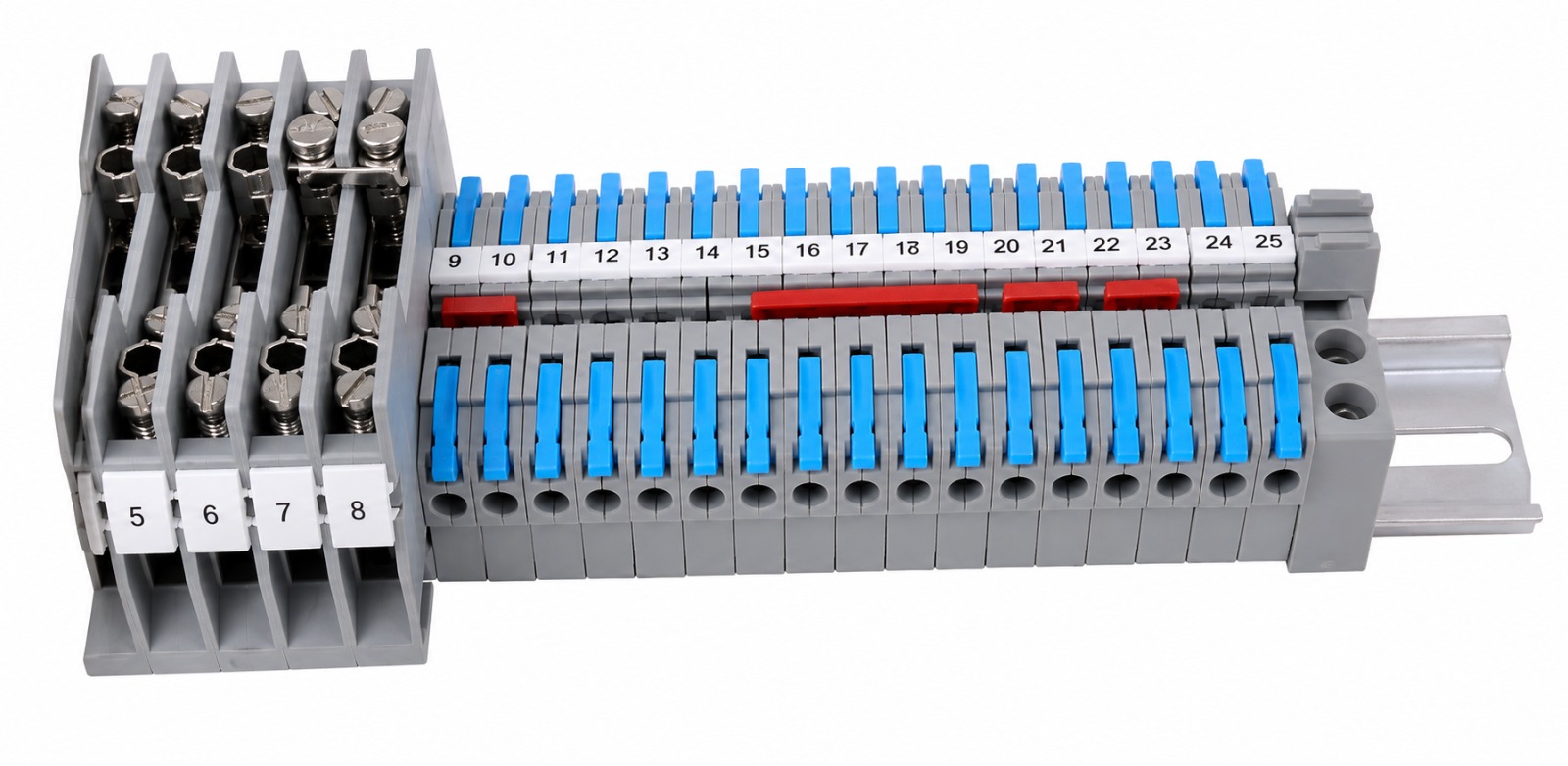

Conectores para riel DIN

Los conectores para riel DIN de la serie CMK-420 están diseñados para realizar conexiones y distribuciones eléctricas de forma rápida, segura y ordenada dentro de tableros eléctricos. Su sistema de conexión mediante palanca permite insertar y retirar los conductores sin utilizar tornillos ni herramientas especiales.

La línea incluye los modelos CMK-420, CMK-420-4 y CMK-420-6, desarrollados para diferentes secciones de conductor y niveles de corriente. Todos los modelos poseen un formato compacto para montaje directo sobre riel DIN, facilitando la organización del cableado en tableros de distribución, automatización y control.

El mecanismo interno mantiene una presión constante sobre el conductor mediante resortes de acero inoxidable AISI 301. Esta característica favorece una conexión eléctrica estable y reduce el riesgo de contactos flojos ocasionados por vibraciones o por la falta de ajuste periódico.

Los contactos conductores están fabricados en cobre estañado, material que proporciona una buena conductividad eléctrica y resistencia frente a la oxidación. La carcasa y los elementos de accionamiento están fabricados en poliamida PA66, ofreciendo una construcción resistente y adecuada para aplicaciones en tableros eléctricos.

Los conectores admiten conductores rígidos y flexibles dentro de los rangos especificados para cada variante. Según el modelo seleccionado, permiten conectar secciones de hasta 6 mm², trabajar con corrientes de hasta 41 A y operar con una tensión nominal de 450 V.

La serie también admite puentes de conexión para distribuir el potencial eléctrico entre varios bornes. Estos accesorios facilitan la formación de grupos de alimentación y permiten organizar circuitos múltiples dentro de una misma instalación.

Aplicaciones	Tableros eléctricos. Tableros de distribución. Tableros de automatización y control. Distribución de alimentación eléctrica. Conexión de circuitos de baja tensión. Instalaciones industriales. Equipos eléctricos y electrónicos. Montaje sobre riel DIN.
Características	Sistema de conexión rápida mediante palanca. Montaje directo sobre riel DIN. Conexión eléctrica equipotencial. Aptos para conductores rígidos y flexibles. Instalación sin tornillos. No requieren herramientas especiales para la conexión. Diseño compacto para tableros eléctricos. Compatibles con puentes de distribución. Contactos internos de cobre estañado. Resortes de contacto de acero inoxidable AISI 301. Carcasa y palancas de poliamida PA66.
Información técnica	Producto: conector rápido para riel DIN. Serie: CMK-420. Modelos: CMK-420, CMK-420-4 y CMK-420-6. Cantidad de vías: 2. Tensión nominal: 450 V. Corriente nominal: 24 A, 32 A o 41 A, según el modelo. Sección para conductor flexible: desde 0,08 mm² hasta 6 mm², según el modelo. Sección para conductor rígido: desde 0,2 mm² hasta 6 mm², según el modelo. Longitud de pelado: 10 mm. Temperatura de trabajo: desde -20 °C hasta +85 °C. Tipo de conexión: equipotencial. Material del contacto: cobre estañado. Material del resorte: acero inoxidable AISI 301. Material de la carcasa: poliamida PA66. Material de las palancas: poliamida PA66.
Modelos disponibles	CMK-420: conector para riel DIN de 2 vías, corriente nominal de 24 A, para conductores flexibles de 0,08 a 2,5 mm² y conductores rígidos de 0,2 a 4 mm². CMK-420-4: conector para riel DIN de 2 vías, corriente nominal de 32 A, apto para conductores rígidos y flexibles de 0,2 a 4 mm². CMK-420-6: conector para riel DIN de 2 vías, corriente nominal de 41 A, apto para conductores rígidos y flexibles de 0,5 a 6 mm². Puentes de conexión: disponibles en configuraciones de 2, 3, 4, 5 y 10 polos para distribuir la alimentación entre varios conectores.
Ventajas	Reduce los tiempos de cableado en tableros eléctricos. Facilita la conexión y desconexión de conductores. Elimina la necesidad de ajustar tornillos. Mantiene una presión constante sobre el conductor. Permite organizar el cableado sobre riel DIN. Compatible con conductores rígidos y flexibles. Admite puentes para distribución de potencial. Facilita ampliaciones y modificaciones de circuitos. Diseño compacto para aprovechar el espacio del tablero.
