Conectores rápidos con palanca

Descripción

Conectores rápidos

Los conectores rápidos con palanca están diseñados para realizar empalmes, derivaciones y conexiones eléctricas de manera rápida, segura y ordenada. Su mecanismo de accionamiento permite insertar y retirar los conductores sin utilizar tornillos ni herramientas especiales, reduciendo considerablemente el tiempo de instalación.

El sistema funciona mediante palancas individuales que abren el resorte de contacto interno. Una vez colocado el conductor, el cierre de la palanca genera una presión constante sobre el cable, proporcionando una conexión eléctrica firme y confiable.

Estos conectores pueden utilizarse con conductores rígidos y flexibles, permitiendo combinar diferentes tipos y secciones de cable dentro de un mismo punto de conexión, siempre que se respeten las capacidades especificadas para cada modelo.

La línea se encuentra disponible en configuraciones de 2, 3, 4 y 5 vías. Según la serie seleccionada, admite secciones de conductor desde 0,08 mm² hasta 6 mm², tensiones nominales de hasta 600 V y corrientes de hasta 41 A.

Los contactos internos están fabricados en cobre estañado y los resortes de presión en acero inoxidable AISI 301. Estos componentes favorecen la estabilidad del contacto eléctrico y mantienen una presión uniforme sobre el conductor durante el funcionamiento de la instalación.

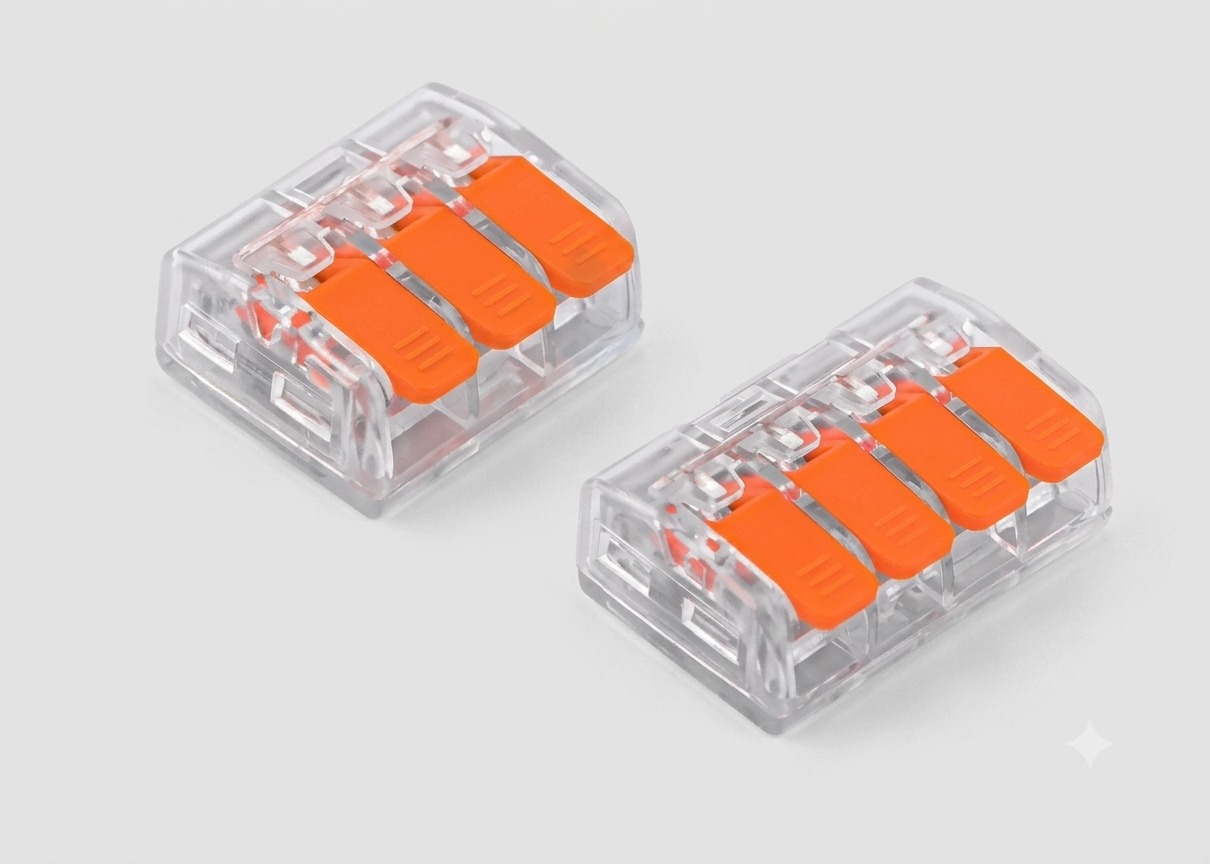

Algunos modelos poseen carcasa transparente, lo que permite verificar visualmente la correcta introducción del conductor. Las versiones con cuerpo de poliamida ofrecen un formato compacto y resistente, adecuado para cajas de derivación, tableros eléctricos y espacios reducidos.

Aplicaciones	Empalmes de conductores eléctricos. Derivaciones de circuitos. Cajas de conexión y derivación. Tableros eléctricos. Circuitos de iluminación. Instalaciones eléctricas residenciales. Instalaciones comerciales e industriales. Conexión y mantenimiento de equipos eléctricos.
Características	Sistema de conexión rápida mediante palanca. Conexión eléctrica equipotencial. Accionamiento individual de cada punto de conexión. Aptos para conductores rígidos y flexibles. Instalación sin tornillos. No requieren herramientas especiales para la conexión. Conectores reutilizables. Contactos internos de cobre estañado. Resortes de contacto de acero inoxidable AISI 301. Carcasa de policarbonato o poliamida, según el modelo. Versiones con cuerpo transparente para inspección visual.
Información técnica	Producto: conector eléctrico rápido con palanca. Series: CMK-412, CMK-632, CMK-662 y CMK-462. Cantidad de vías: 2, 3, 4 o 5, según el modelo. Tensión nominal: 450 V o 600 V, según la serie. Corriente nominal: 32 A o 41 A, según la serie. Sección para conductor flexible: desde 0,08 mm² hasta 6 mm², según el modelo. Sección para conductor rígido: desde 0,2 mm² hasta 6 mm², según el modelo. Longitud de pelado: 10 u 11 mm, según la serie. Temperatura de trabajo: desde -40 °C hasta +105 °C, según el modelo. Material del contacto: cobre estañado. Material del resorte: acero inoxidable AISI 301. Material de la carcasa: policarbonato transparente o poliamida PA66, según el modelo.

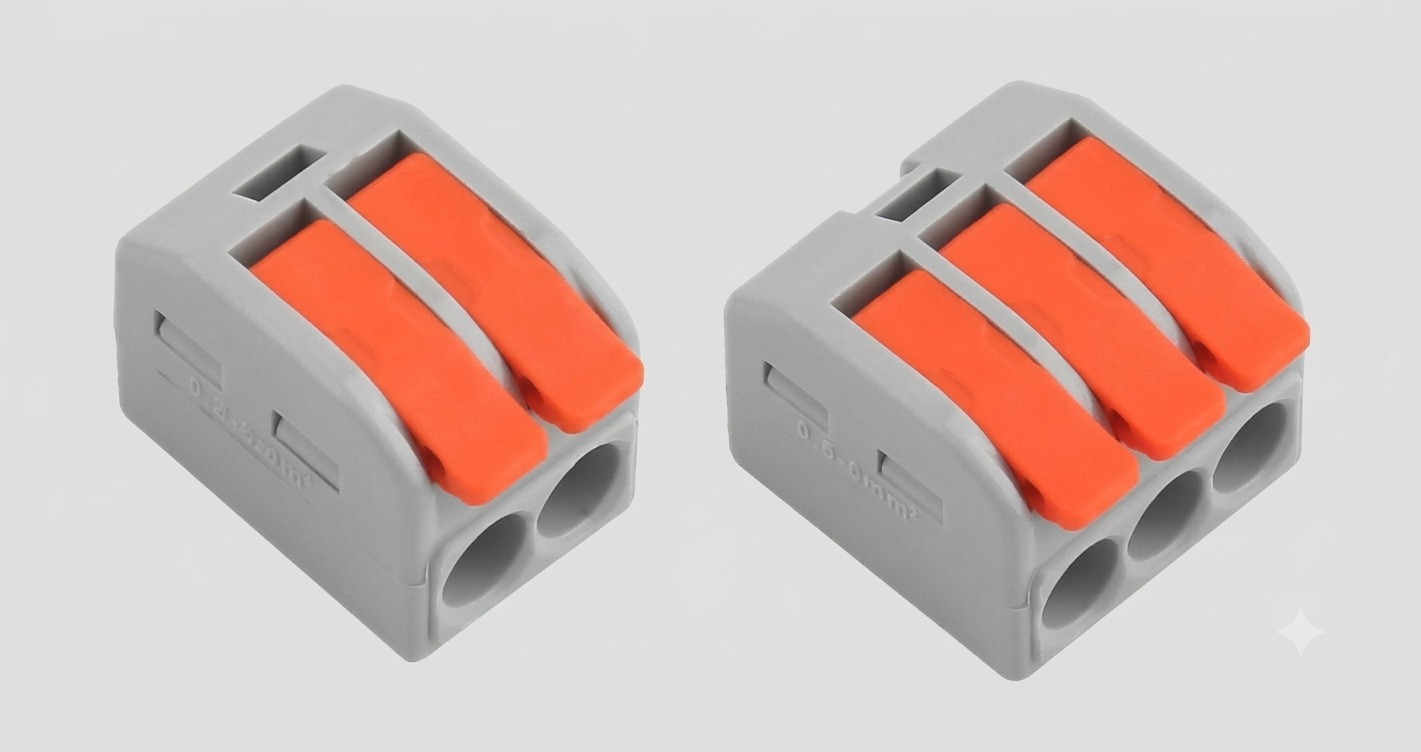

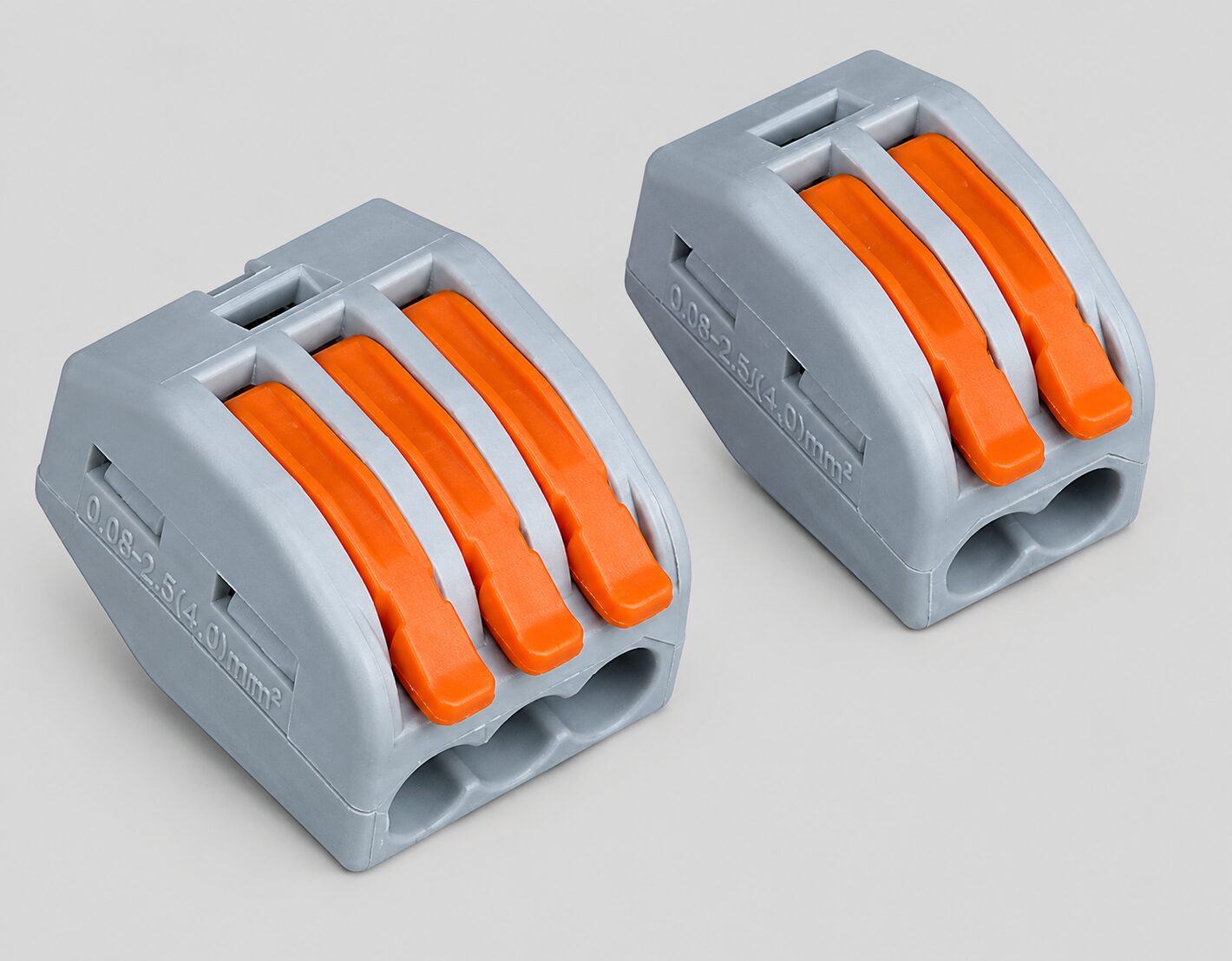

Modelos disponibles	Serie CMK-412: CMK-412, CMK-413, CMK-414 y CMK-415, disponibles en 2, 3, 4 y 5 vías. Serie CMK-632: CMK-632, CMK-633, CMK-634 y CMK-635, disponibles en 2, 3, 4 y 5 vías. Serie CMK-662: CMK-662, CMK-663 y CMK-665, disponibles en 2, 3 y 5 vías. Serie CMK-462: CMK-462 y CMK-463, disponibles en 2 y 3 vías para conductores de hasta 6 mm².
Ventajas	Reduce los tiempos de instalación eléctrica. Facilita la conexión y desconexión de conductores. Elimina la necesidad de ajustar tornillos. Mantiene una presión constante sobre el conductor. Permite realizar modificaciones y tareas de mantenimiento. Compatible con diferentes tipos y secciones de cable. Reduce el riesgo de conexiones flojas por falta de ajuste. Diseño compacto para instalaciones con espacio reducido. Permite inspeccionar visualmente el conductor en los modelos transparentes.
