Morsa de Suspensión con Fusible Mecánico PKS-10CF

Descripción

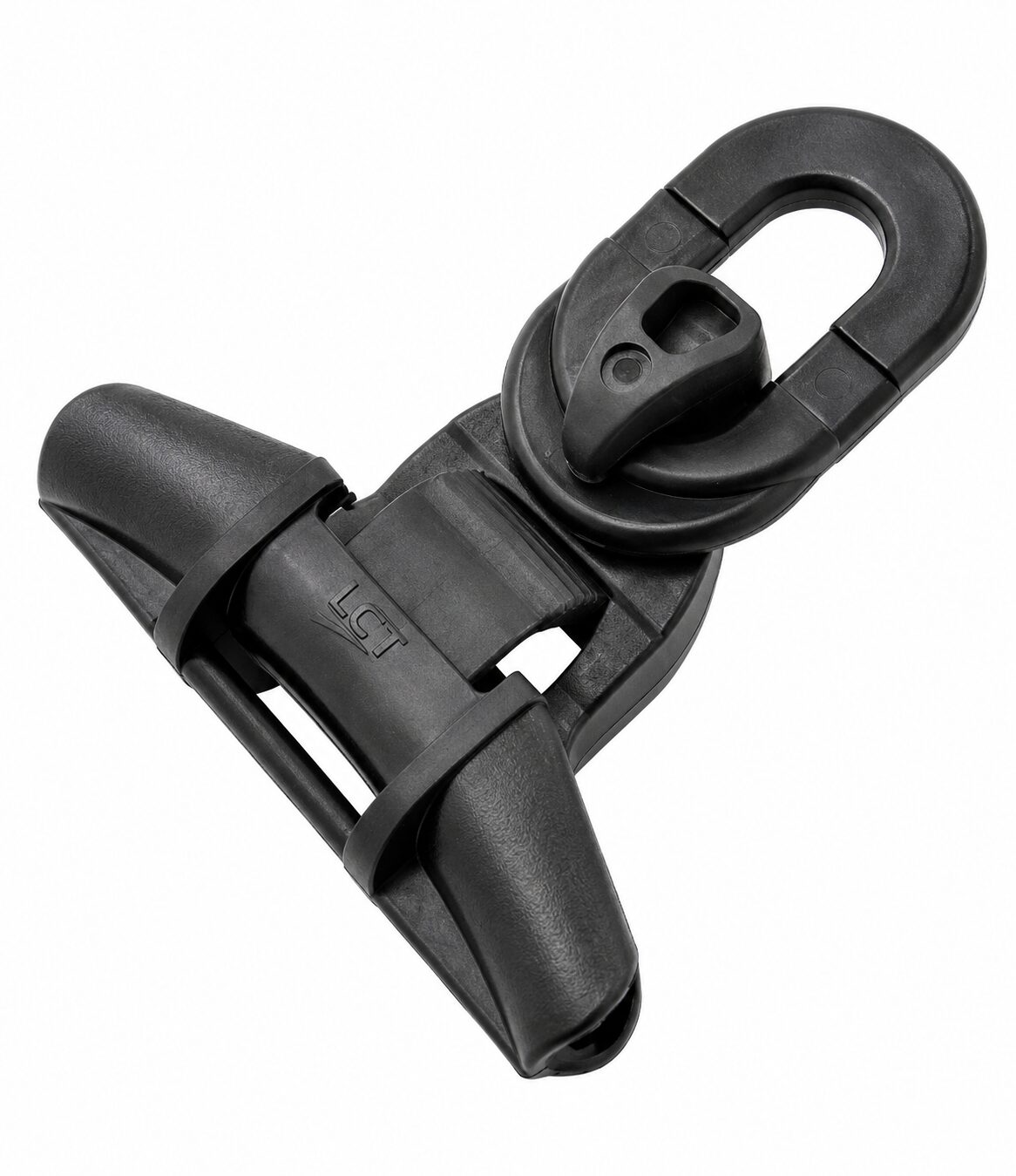

Morsa de Suspensión con Fusible Mecánico PKS-10CF

La morsa de suspensión PKS-10CF está diseñada para sostener líneas aéreas de baja tensión construidas con cables preensamblados de aluminio. Su sistema de ajuste regulable permite sujetar el neutro portante de forma firme y segura, manteniendo el cable correctamente suspendido sobre postes, columnas y estructuras de distribución.

La morsa incorpora un eslabón fusible mecánico que articula el conjunto con la ménsula de suspensión y permite un desplazamiento de hasta 30° hacia cada lado respecto del plano vertical. Esta movilidad ayuda a acompañar pequeñas variaciones en la dirección del tendido y evita esfuerzos innecesarios sobre el conductor y los herrajes.

Ante una carga vertical excesiva, el eslabón actúa como elemento de seguridad y se desprende de manera controlada, protegiendo la integridad de la línea. La PKS-10CF está fabricada con materiales termoplásticos reforzados, aptos para instalaciones exteriores y preparados para soportar condiciones exigentes de tracción, humedad, radiación solar y cambios de temperatura.

La PKS-10CF es fabricada por LCT, empresa especializada en accesorios, morsetería y herrajes para redes eléctricas aéreas.

Aplicaciones	Suspensión de cables preensamblados de aluminio. Redes aéreas de baja tensión. Sujeción mediante neutro portante aislado. Instalación sobre postes y columnas. Uso conjunto con ménsula de suspensión PKS-30.
Características	Sistema de ajuste regulable sin herramientas. Eslabón fusible mecánico de protección. Articulación de hasta 30° hacia cada lado. Cuerpo termoplástico de alta resistencia. Diseñada para uso permanente a la intemperie.
Información técnica	Rango del conductor: 50 a 70 mm². Normas de fabricación: IRAM 2436 y NIME 1005. Carga lineal máxima de servicio: 50 daN. Carga vertical máxima del eslabón fusible: 450 daN. Ángulo respecto del elemento de fijación: hasta 30°. Cuerpo: Nylon 6/6 con 33 % de fibra de vidrio. Eslabón fusible: resina de acetal. Ensayo de envejecimiento climático: 1600 horas, ASTM G26. Ensayo de resistencia a la corrosión: 1000 horas, ASTM B117. Dimensiones aproximadas: 98 × 93 × 14 mm.
Ventajas	Permite suspender el cable de forma segura y acompañar pequeñas variaciones del tendido, mientras que el eslabón fusible protege la línea frente a cargas verticales excesivas.
