Morseto Estanco Línea – Línea PKD-16

Descripción

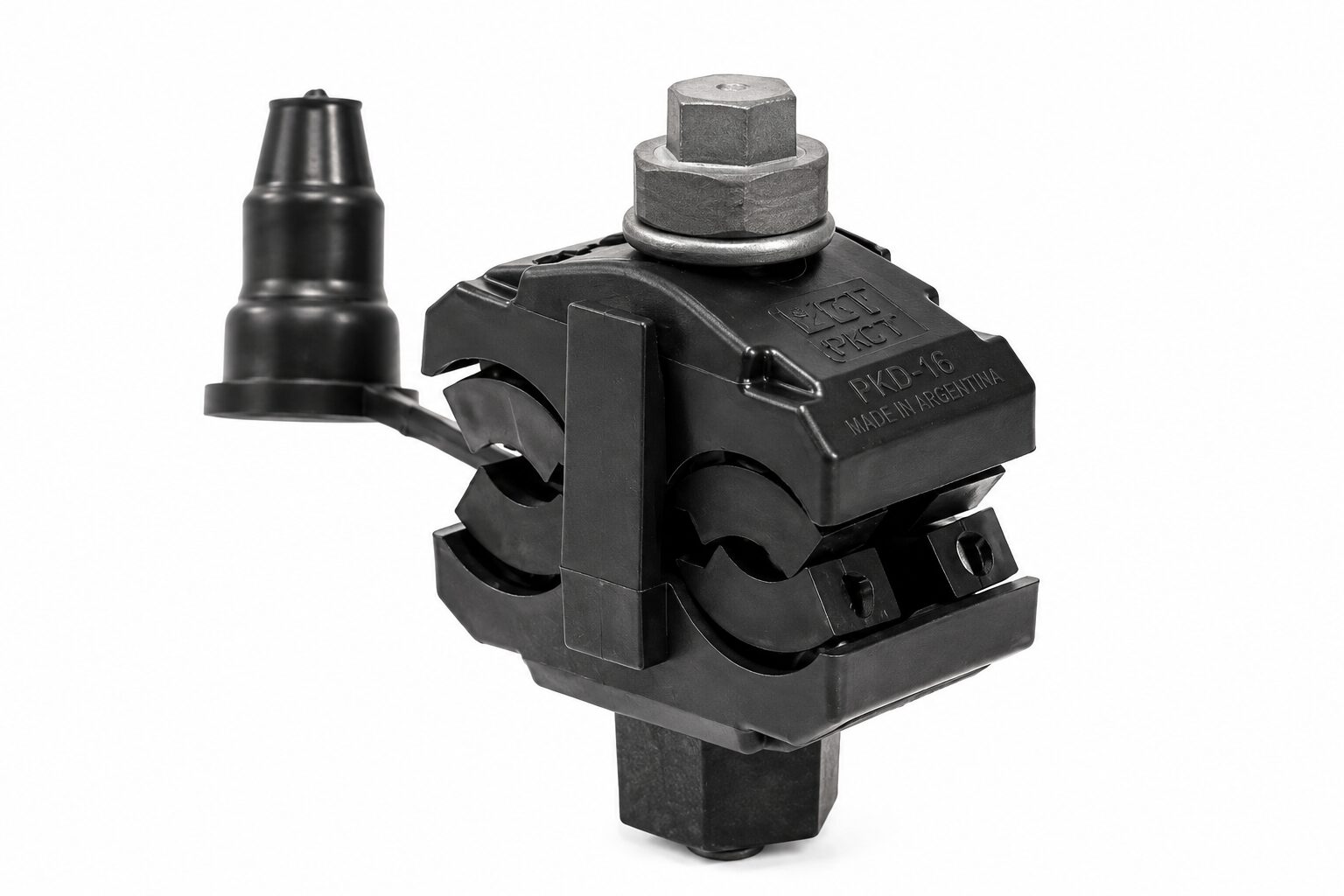

Morseto Estanco Línea – Línea PKD-16

Morseto estanco línea línea PKD-16 diseñado para realizar derivaciones entre un cable preensamblado de aluminio y conductores de aluminio o cobre de igual o menor sección. Su diseño compacto y su amplio rango de utilización lo convierten en una excelente solución para conexiones línea–línea y derivaciones aéreas de baja tensión.

El morseto estanco línea línea PKD-16 permite efectuar conexiones sin necesidad de retirar la aislación de los conductores, gracias a su sistema de perforación de aislación. Esto reduce considerablemente los tiempos de instalación y elimina la posibilidad de daños producidos durante el pelado del cable.

Su cuerpo está fabricado en Nylon 6/6 reforzado con un 33 % de fibra de vidrio, proporcionando una elevada resistencia mecánica y un excelente comportamiento frente a la radiación UV, la humedad y las condiciones climáticas más exigentes. El sistema completamente estanco protege la conexión contra el ingreso de agua, polvo y contaminantes.

El bulón incorpora cabeza fusible calibrada que garantiza el torque de instalación correcto utilizando únicamente una llave estriada o de tubo de 13 mm, evitando sobreajustes y asegurando una conexión uniforme y confiable. El conjunto incorpora además grasa sellante y junta aislada para preservar la continuidad eléctrica durante toda la vida útil del producto.

La serie PKD-16 comprende las versiones PKD-16A, PKD-16C y PKD-16CE, permitiendo realizar conexiones aluminio-aluminio, aluminio-cobre y aluminio-cobre con insertos estañados según la aplicación requerida.

La línea PKD-16 es fabricada por LCT, empresa especializada en conectores para redes eléctricas de distribución.

Aplicaciones	Derivaciones línea – línea. Redes preensambladas de baja tensión. Conexiones aluminio-aluminio. Conexiones aluminio-cobre. Derivaciones aéreas a la intemperie. Redes de distribución eléctrica.
Características	Instalación sin pelar los conductores. Cuerpo de Nylon 6/6 con 33 % de fibra de vidrio. Bulón con tratamiento Delta Protekt® 1000 horas. Cabeza fusible calibrada de 11 N. Conexión completamente estanca. Junta aislada y grasa sellante. Capuchón para conductor derivado.
Información técnica	Modelos: PKD-16A, PKD-16C y PKD-16CE. Conductor pasante: 25 a 95 mm². Conductor derivado: 25 a 95 mm². Insertos: aluminio o cobre según modelo. Recubrimiento: versión estañada disponible (PKD-16CE). Material del cuerpo: Nylon 6/6 reforzado con 33 % de fibra de vidrio. Bulón: hierro con tratamiento Delta Protekt® 1000 h. Torque: cabeza fusible de 11 N (1 kgf). Herramienta de instalación: llave estriada o tubo de 13 mm. Normas: IRAM 2435, NFC 33004, NFC 33022 y ANSI C119.4-2004. Condición de uso: intemperie (cables aéreos).
Ventajas	Permite realizar conexiones sin retirar la aislación. Garantiza una conexión completamente estanca. Protege los conductores frente a humedad y contaminación. Instalación rápida utilizando herramientas convencionales. Evita errores de torque mediante cabeza fusible calibrada. Alta confiabilidad para redes aéreas de distribución eléctrica.
