Morseto Estanco Línea – Línea PKD-16D

Descripción

Morseto Estanco Línea – Línea PKD-16D

Morseto estanco línea línea PKD-16D diseñado para realizar derivaciones entre un cable preensamblado de aluminio y conductores de aluminio o cobre de igual o menor sección. Gracias a su mayor capacidad de conexión, constituye una solución ideal para redes aéreas de distribución de baja tensión que requieren derivaciones sobre conductores de hasta 150 mm².

El morseto estanco línea línea PKD-16D utiliza tecnología de perforación de aislación, permitiendo efectuar conexiones sin retirar previamente la cubierta aislante de los conductores. Este sistema reduce los tiempos de instalación, evita daños sobre la aislación y mantiene la integridad mecánica del cable durante toda su vida útil.

Su cuerpo está fabricado en Nylon 6/6 reforzado con un 33 % de fibra de vidrio, material que proporciona elevada resistencia mecánica, excelente estabilidad dimensional y óptimo comportamiento frente a la radiación UV, humedad y condiciones ambientales severas. La conexión permanece completamente protegida frente al ingreso de agua y contaminantes.

El bulón incorpora cabeza fusible calibrada que asegura el torque correcto de instalación utilizando únicamente una llave estriada o de tubo de 13 mm. Además, el conjunto integra grasa sellante, junta aislada y capuchón para el conductor derivado, garantizando una conexión estanca y confiable para instalaciones exteriores.

La serie PKD-16D comprende las versiones PKD-16DA, PKD-16DC y PKD-16DCE, permitiendo realizar conexiones aluminio-aluminio, aluminio-cobre y aluminio-cobre con insertos estañados, según la aplicación requerida.

La línea PKD-16D es fabricada por LCT, empresa especializada en conectores para redes eléctricas de distribución.

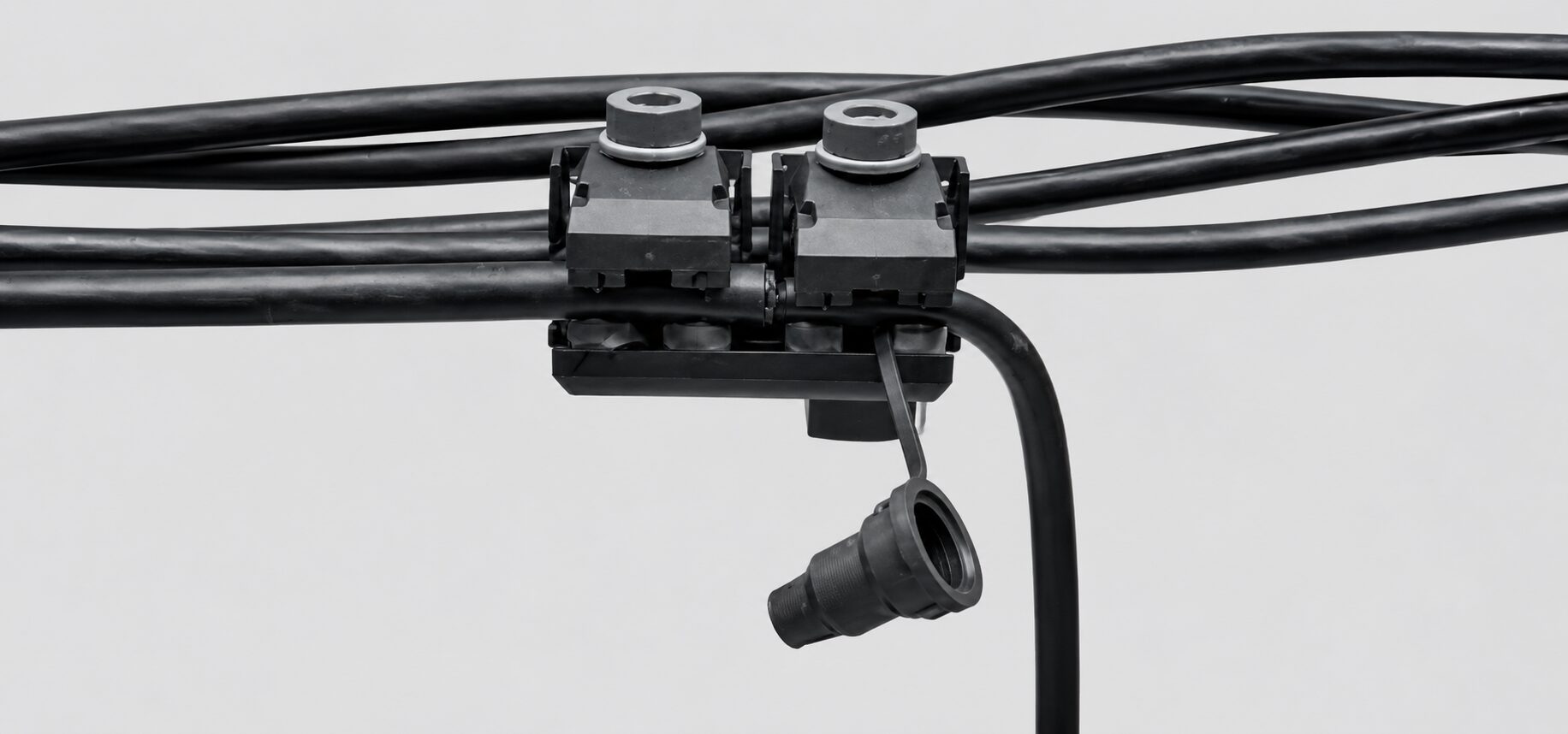

Aplicaciones	Derivaciones línea – línea. Redes preensambladas de baja tensión. Conexiones aluminio-aluminio. Conexiones aluminio-cobre. Derivaciones aéreas a la intemperie. Redes de distribución eléctrica de mayor capacidad.
Características	Instalación sin retirar la aislación del conductor. Cuerpo de Nylon 6/6 con 33 % de fibra de vidrio. Bulón con tratamiento Delta Protekt® 1000 horas. Cabeza fusible calibrada de 11 N. Conexión completamente estanca. Junta aislada, grasa sellante y capuchón para conductor derivado. Diseñado para redes de mayor sección.
Información técnica	Modelos: PKD-16DA, PKD-16DC y PKD-16DCE. Conductor pasante: 10 a 150 mm². Conductor derivado: 10 a 150 mm². Insertos: aluminio o cobre según modelo. Versión con insertos estañados disponible (PKD-16DCE). Material del cuerpo: Nylon 6/6 reforzado con 33 % de fibra de vidrio. Bulón: hierro con tratamiento Delta Protekt® 1000 h. Torque: cabeza fusible de 11 N (1 kgf). Herramienta de instalación: llave estriada o tubo de 13 mm. Normas: IRAM 2435, NFC 33004, NFC 33022 y ANSI C119.4-2004. Condición de uso: intemperie (cables aéreos).
Ventajas	Permite realizar derivaciones sin retirar la aislación del conductor. Garantiza una conexión completamente estanca. Protege la unión frente a humedad, polvo y contaminantes. Instalación rápida utilizando herramientas convencionales. Asegura el torque correcto mediante cabeza fusible calibrada. Ideal para redes de distribución con conductores de hasta 150 mm².
